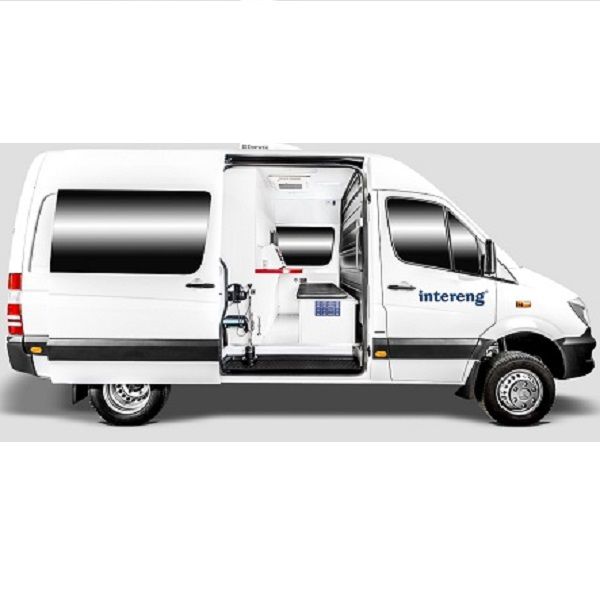

Передвижная электротехническая лаборатория MX32

Передвижная электротехническая лаборатория MX32
цена за шт.
Запросить цену
обновлено
14.01.2019
Задать вопрос о товаре
Данная цена товара неактуальна. Подборку предложений с актуальной ценой смотрите в разделе Аппаратура управления, контроля и диагностики
или
Добавьте в корзину
Наличие на складе:
на заказ
Доставка:
Самовывоз - 0.00 руб.
Транспортная компания - 0.00 руб.

Описание и технические характеристики

Передвижная электротехническая лаборатория MX32 это идеальное решение для эксплуатации сложных городских сетей 10/35 кВ. Несмотря на свои небольшие размеры и невысокую стоимость, в стандартной комплектации имеются всё необходимые режимы работ для испытания и поиска любых повреждений силового кабеля.



Интуитивное управление и структурированное меню с заданной последовательностью проведения работ, персонализация настроек и многочисленные функции автоматизации обработки данных – всё это гарантирует быстрое и точное определение места повреждения даже без опыта работы. Многоуровневая система безопасности работает в фоновом режиме, предотвращает ошибочные действия оператора и защищает оборудование и персонал от опасных напряжений.

Анализ повреждений
Предварительное ОМП
Точное ОМП
Испытание
КОНЦЕПЦИЯ

КОМПАКТНОСТЬ

Компактное и экономически выгодное решение для поиска любых видов повреждений в низковольтных силовых кабелях. Дополнительные модули позволяют расширить функции лаборатории

УНИВЕРСАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ

Универсальный блок управления для всех режимов. Простой и понятный графический интерфейс, логичное расположение программных элементов управления на экране, универсальный регулятор для перемещения по меню – всё это упрощает работу оператора.

ПОЛУАВТОМАТИЧЕСКОЕ ПЕРЕКЛЮЧЕНИЕ

Моторизированное переключение между режимами до 32кВ сокращает время работ.

ДЕЦЕНТРАЛИЗОВАННАЯ АРХИТЕКТУРА (CAN BUS)

Отдельные модули имеют собственную систему диагностики и подключены в общую систему по шине CAN. Таким образом, неисправность одного модуля не блокирует лабораторию в целом. В случае поломки система сообщит об этом оператору.

PROSAFE – СИСТЕМА БЕЗОПАСНОСТИ

Многоуровневая система безопасности включая:

1D Аварийная кнопка и замок блокировки системы.
2D Эффективная система снятие разряда.
3D Контроль заземления (FU/EP)
4D Разделительный трансформатор
5D Дверные контакты
6D Контроль шагового напряжения
7D Внешний выключатель и сигнализация
8D Контроль остаточного напряжения

ДОСТОИНСТВА

Эффективный поиск повреждений в подземных силовых кабелях;
Имеются все режимы работ необходимые для эксплуатации кабельных сетей;
Центральная система управления со структурированным меню с заданной последовательностью работ;
Индуктивный фильтр импульсно-дугового режима (ARTi) полностью сохраняет энергию импульса и эффективно затягивает разряд.
Очень низкое энергопотребление (4кВА);
Широкий выбор дополнительных модулей.

КОНФИГУРАЦИЯ: БАЗОВАЯ,ОПЦИОНАЛЬНАЯ
Моторизированное переключение режимов
Базовая: 1-фазное 32кВ в основных режимах
Опциональная: 1-фазное во всех режимах до 40кВ в комплекте с доп.переключателем
Система безопасности PROSAFE
Базовая: 6D (шесть уровней)
Опциональная: 8D (восемь уровней)

ИСПЫТАНИЕ И АНАЛИЗ ПОВРЕЖДЕНИЙ

Измерение сопротивления изоляции
Базовая: -
Опциональная: до 3 ГОм
Испытание напряжением (Uмакс, кВ)
c фиксацией напряжения и времени пробоя:
Базовая: DC 32кВ
Опциональная:
• измерение тока утечки T – DC 40кВ или DC 80кВ
• VT – DC60кВ/СНЧ40кВ (cos)
• VTD – DC68 или 90 / СНЧ48 или 64кВ (sin) AC 100кВ; 50Гц (отдельные кабели)
Испытание оболочки кабеля
Базовая: до 10кВ DC, 50мА
Опциональная: до 15кВ DC, 300мА

ПРЕДВАРИТЕЛЬНОЕ ОМП

TDR-общее (рефлектометр:
• диапазон измерений: 95км;
• импульс: от 25 до 160В; от 50нс до 10мкс.
• согласование импеданса: от 25 до 1600 Ом.
Низковольтные режимы
Базовая: 1-фазный TDR по HV-кабелю
Опциональная:
• 3-фазый TDR с доп. кабелем;
• IFS (нестабильные повреждения)
Высоковольтные режимы (Uмакс, кВ)
Базовая: ARTi – импульсно-дуговой
Опциональная:
• SCC – волновой с развязкой по току DVC -волновой с развязкой по U
• MFC 15 -импульсно-прожиговый (25А)
Прожиг повреждения
Базовая: -
Опционаьная:
• 1А
• 25A; 0-15кВ (бесступенчатый)
ОМП оболочки кабеля
Базовая: -
Опциональная: Измерительный мост 6 кВ

ТОЧНОЕ ОМП

Акустика – локализация пробоев в комплекте с Kamphone
Базовая: 2000Дж / 3 – 10 с на всех уровнях 0-8/16/32кВ
Опциональная: 2000Дж / 3 – 10 с на всех уровнях 0-4/8/16/32кВ;
ОМП оболочки в комплекте с Locator S
Базовая: 10кВ, 50мА, такт: 1:5, 5:1
Опциональная: 15кВ, 300мА, такт: 1:5, 5:1
Генератор и приёмник звуковых частот
Базовая: -
Опциональная: 10Вт, 3 частоты от 512Гц до 200кГц 250Вт, 3 частоты от 512Гц до 9,95кГц
GPS / ГЛОНАСС привязка
Опциональная: Приёмник с картами + ПО

ИСПЫТАНИЕ И ДИАГНОСТИКА

Диагностика постоянным напряжением
Базовая: -
Опциональная:
• PI (индекс поляризации),
• DAR (коэфф. диэлектр. потерь),
• DD (диэлектрический разряд)
Диагностика переменным напряжением
Базовая: -
Опциональная: 48 кВ (ср.кв.) & 1,6 мкФ & 0,1Гц (sin) 64 кВ (ср.кв.) & 1,0 мкФ & 0,1Гц (sin)

ОБЩИЕ ДАННЫЕ

Кабели подключения
Базовая: 25м
Опциональная: 50м
Электропитание
Базовая: 2,5кВА; 220В 50Гц
Опциональная: 4кВА; 220В 50Гц
Вес
Базовая: 260 кг
Опциональная: 620 кг
